我们都知道，工控机主板的好坏主要取决于芯片组(芯片组)、工控机主板的设计布局(设计和布局)、工控机主板的工作材料三个方面。下面，本文从工控机主板的设计布局和工控机主板的工作材料两个方面来谈如何体现工控机主板的质量。

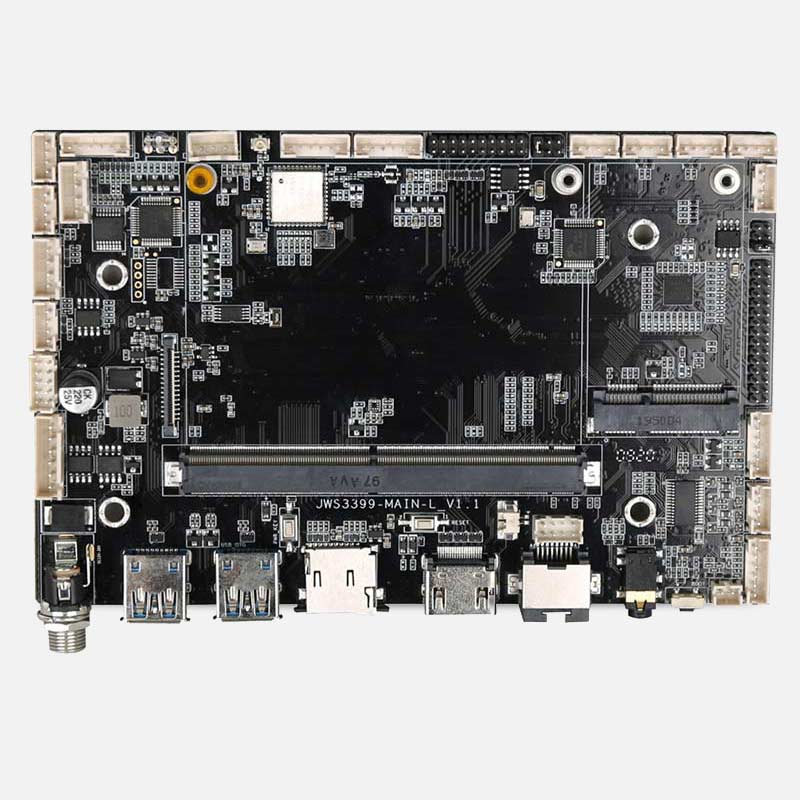

工控机主板的布局设计主要体现在工控机主板的元器件布置和布线上。一块好的工控机主板，在专家眼里几乎就是一件精美的艺术品。向工业计算机主板制造商发货时，提供芯片组的制造商将提供芯片组设计指南(芯片组设计指南)。同时，通常会有一个基于标准的模板，我们称之为工程板。欧美的大型厂商往往会遵循标准板的设计，也会非常符合官方芯片组提供的规格。这种做法性能有保证，但价格难以控制。台湾厂商为了权衡成本，经常在工控机主板的结构布局上做文章，往往会加入一些独特的设计。
主要内容如下：1.工控机主板布局安排。
(1)现在一些工业电脑主板厂商可以在市场上站稳脚跟，以节约成本、降低价格。他们不仅在没有采用公版设计的情况下调整了板层数，还对工控机主板的材料附件进行了相应的调整。它只满足芯片组的基本性能要求，是对厂商工控机主板设计和布局能力的考验。将相同数量的扩展位放在较小的空间内，还要保持稳定，限制干扰，这样工控机主板的结构安排和设计的合理性就显得尤为重要，稍有不合理的设计就会导致崩溃。这一点实力不强的厂商在这些地方容易出错，主板不稳定、性能不佳都是由此造成的，所以普遍推荐。如果没有特殊要求，最好使用公有领域设计的工控机主板。如何识别它是否是公有领域设计取决于您对芯片组的掌握程度。
(2)工控机主板上接口部件的位置一般是固定的，不能随意改变，如PICMG等扩展槽和键盘、鼠标、USB等接口，必须配合机箱上的孔位置，并保持相对位置。但是，有时会提供新的机箱挡板来替换机箱附带的挡板，以实现新的接口布局。
(3)CPU和芯片组的布局，因为CPU和芯片组连接的电路比较重要，而且芯片组有特殊的设计要求，而且芯片组厂商对CPU、芯片组及其周边的设计也有非常明确的要求，所以几乎所有的布局都是公版设计。
(4)除打开扩展槽和CPU、芯片组外，其他部件可以更自由地布置。例如，ATX电源接口支架应设计为远离CPU风扇，以便在机箱中获得更好的冷却效果。
(5)工控机主板布局合理，有些工控机主板设计不是很全面，如果需要注意一些细节，比如部分工控机主板靠近CPU接口的电容会影响风扇的安装等等，这些都是选购时要注意的事项。
2.工控机主板的布线设计。
(1)在谈布线设计之前，本文先告诉大家一个概念：北桥芯片与CPU和内存的距离相等是工控机主板设计的基本要求，也就是所谓的“时钟线等长”。我们知道，北桥芯片作为CPU和内存之间的桥梁，在布局上是非常特殊的。现在一些有研发实力的工控机主板厂商在北桥芯片布局上采用了45度旋转的巧妙设计，不仅缩短了北桥与CPU、内存插槽与AGP插槽的对准长度，还使得时钟线长度相等。
(2)工控机主板的布线设计是一门比较专业的知识，应根据不同的电路特点采用不同的设计方法。工控机主板上使用的“蛇形布线”非常讲究，有人认为蛇形布线越多就意味着设计水平越高，这种观点是错误的。使用蛇形布线有两个原因：一是为了保证布线长度相等，因为和CPU到北桥芯片的时钟线一样，它与普通电器上的电路不同。这些线路上运行的频率约为100 MHz的高速信号对线路长度非常敏感。
