随着实验室自动化水平的不断提升，精密仪器的协同工作与数据集成成为提高实验效率与数据质量的关键。工业控制计算机（工控机）凭借其高可靠性、丰富的I/O接口和强大的实时处理能力，成为实现多台精密仪器同步控制与数据汇集的核心平台。本文从硬件架构、同步控制机制、数据采集与汇集策略等方面，系统阐述工控机在实验室自动化场景中的应用方法与关键技术。
一、引言
现代实验室中，液相色谱仪、质谱仪、自动进样器、酶标仪、移液工作站等精密仪器通常需要协同完成复杂的实验流程。传统的人工操作或分散控制方式难以保证时间上的精确同步，也容易造成数据孤岛。工控机作为专用的工业级计算平台，能够通过统一的软硬件系统，实现对多台仪器的精准调度与数据整合。
二、工控机在实验室自动化中的硬件架构
2.1 工控机的选型要点
用于仪器同步控制的工控机应具备以下特征：

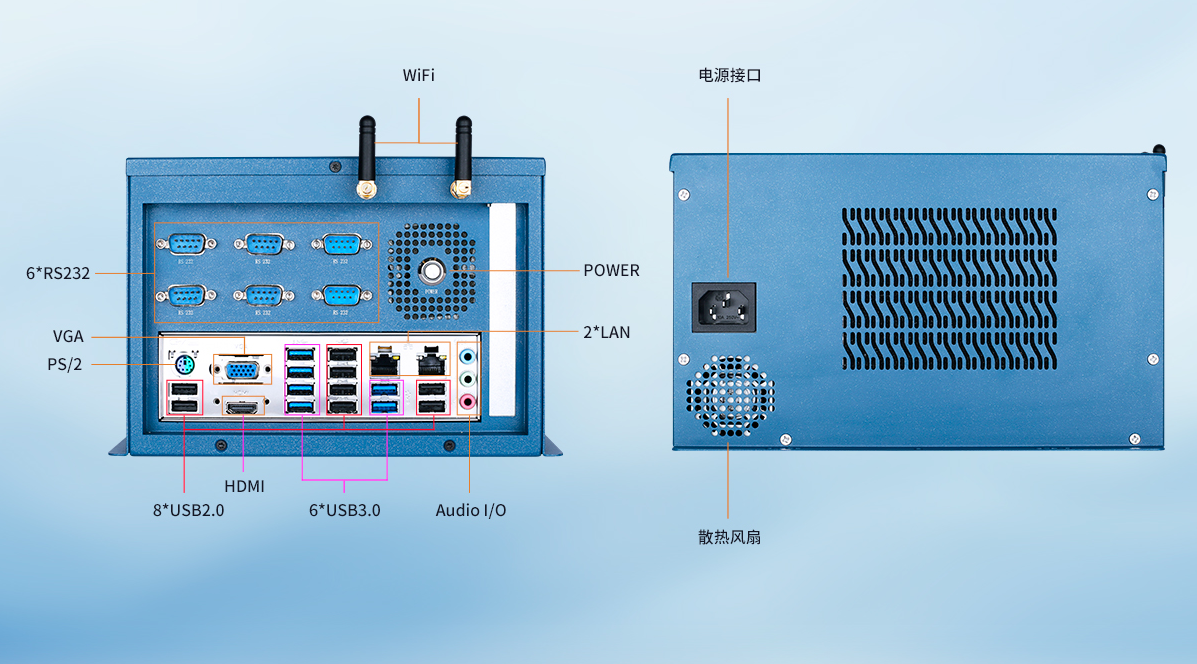

多通道I/O接口：包括RS-232/485、USB、以太网、CAN、PCIe扩展槽等，以适配不同仪器的通信接口。
实时性能：支持实时操作系统或配备专用实时内核，保证指令响应时间在微秒至毫秒级。
抗干扰能力：具备工业级电磁兼容性，避免精密仪器受到电源或信号噪声影响。
扩展能力：可插入同步时钟卡、高速数据采集卡、运动控制卡等功能模块。
2.2 典型连接拓扑
工控机通常作为中央控制器，通过以下方式连接各仪器：
点对点串口/以太网：适用于带有标准通信协议的仪器，如天平、pH计。
现场总线：如CANopen、EtherCAT，用于需要高实时同步的多轴运动设备。
触发信号线：通过数字I/O或BNC接口发送硬件触发脉冲，实现亚毫秒级同步。
三、精密仪器的同步控制方法
3.1 时间基准统一
同步控制的基础是所有仪器共享同一个时间参考。常见方案包括：
工控机时钟作为主时钟：通过NTP或PTP（IEEE 1588）协议对网络内的仪器进行校时。
硬件同步信号发生器：由工控机控制一块同步卡，定期向各仪器分发TTL触发信号。
基于GPS/IRIG-B的绝对时间同步（适用于分布式大型实验设施）。
3.2 控制模式分类
| 控制模式 | 适用场景 | 同步精度 | 实现方式 |
|---|---|---|---|
| 指令序列同步 | 非实时性操作，如预热、清洗 | 毫秒~秒 | 串口/以太网命令按序发送 |
| 事件触发同步 | 多仪器以固定延时依次动作 | 亚毫秒级 | 硬件触发线 + 计数器 |
| 闭环实时同步 | 运动控制与数据采集联动 | 微秒级 | EtherCAT总线 + 分布式时钟 |
| 软件软实时同步 | 中等精度要求的协调控制 | 1~10毫秒 | 实时操作系统 + 高精度定时器 |
3.3 典型同步流程示例
以自动进样器与色谱仪、质谱仪的联动为例：
工控机向自动进样器发送“进样”指令，同时启动内部定时器。
进样器触发输出一个“进样完成”TTL信号至工控机数字I/O。
工控机收到信号后，延时预设的梯度时间（如200ms），向色谱仪发送“开始采集”指令。
色谱仪数据通过以太网实时回传，质谱仪则通过独立触发线同步启动。
工控机将所有数据打上统一的时间戳后存入数据库。
四、数据汇集与处理策略
4.1 多源数据接口适配
不同仪器输出的数据格式和传输方式差异较大，工控机需承担协议转换与数据标准化功能：
串口仪器：使用Modbus/SCPI等协议，工控机轮询或中断接收。
网络仪器：支持TCP/IP或UDP，通常采用高吞吐量的异步I/O模型。
模拟量输出仪器：通过模拟量采集卡直接读取电压/电流信号。
文件输出仪器：部分老式仪器通过共享文件夹或FTP上传数据文件，工控机负责监控和解析。
4.2 实时数据缓存与预处理
为避免数据丢失和减轻上层分析软件的负担，工控机通常执行以下操作：
环形缓冲区：每个仪器对应一个FIFO队列，确保高速数据不丢包。
异常值剔除：根据预设阈值过滤明显错误的采样点。
时间戳对齐：将来自不同仪器的数据按统一时钟重新插值排列。
压缩存储：对长时间连续数据进行无损压缩。
4.3 数据汇集架构
建议采用分层数据汇集模型：
采集层：工控机上的驱动程序或采集服务，直接与仪器通信。
汇聚层：一个常驻的中间件服务，负责数据融合、缓存和发布。
存储/分析层：本地实时数据库、时序数据库或转发至LIMS（实验室信息管理系统）。
常见的软件框架包括EPICS（用于大型实验物理装置）、LabVIEW实时模块，以及基于开源组件（如ZeroMQ + InfluxDB）的自研系统。
五、关键技术挑战与应对措施
5.1 时序抖动控制
挑战：Windows/Linux等通用操作系统可能因任务调度产生毫秒级抖动，影响同步精度。
对策：
使用实时操作系统（如RT-Linux、VxWorks、QNX）。
或采用“双机方案”：工控机运行通用OS负责人机交互，另一台实时控制器（如PXI、CODESYS软PLC）执行同步逻辑。
关键触发采用硬件定时器而非软件延时。
5.2 电磁兼容性
挑战：工控机自身可能通过电源或空间辐射干扰精密仪器（尤其是电化学检测、微弱光信号测量）。
对策：
选择全封闭金属机箱并接地。
信号线使用屏蔽双绞线，且与电源线分开走线。
在工控机输出端加隔离器件（光耦、隔离型收发器）。
5.3 异构协议集成
挑战：一台工控机可能需要同时处理SCPI、Modbus、HL7、自定义二进制协议等。
对策：
使用协议转换中间件（如OPC UA、MQTT网关）。
为每种仪器封装独立的设备抽象层，上层统一调用。
优先选用支持标准通信规范的仪器（如符合SiLA-2标准的实验室自动化设备）。
六、实际应用案例
案例背景：某药物筛选实验室需要将1台自动移液工作站、1台酶标仪和1台高内涵成像系统集成联动，完成384孔板的加样、孵育、检测和成像流程。
解决方案：
工控机采用Intel Core i7处理器，配备4路RS-232、2路千兆以太网和16路数字I/O卡。
运行Ubuntu + Preempt-RT实时内核，控制软件基于Python开发，使用asyncio协程管理通信。
同步方式：数字I/O触发移液工作站动作，通过以太网socket接收酶标仪实时数据，成像系统由工控机通过TCP/IP发送启动指令并轮询状态。
数据汇集：所有数据以JSON格式经MQTT发送至本地时序数据库，同时转发至LIMS。
效果：整板处理时间从人工操作时的25分钟缩短至6分钟，时间同步误差小于10ms，数据完整率达到99.97%。
七、未来发展趋势
软件定义自动化：通过容器化和微服务架构，使仪器控制逻辑更易于复用和扩展。
AI辅助调度：利用强化学习动态优化仪器执行顺序，减少空闲等待时间。
边缘计算融合：工控机不再只是转发数据，而是承担部分实时分析与异常检测任务。
开放式标准：SiLA 2.0、OPC UA FX等标准将降低不同品牌仪器的集成难度。
八、结论
工控机作为实验室自动化的核心控制节点，通过合理的硬件选型、统一的时间基准、灵活的同步策略以及高效的数据汇集框架，能够可靠地实现多台精密仪器的协同工作。在实际部署中，需要根据同步精度要求、仪器接口类型和数据处理量，权衡软实时与硬实时方案、总线类型与数据架构。随着实时操作系统、标准化通信协议和智能调度算法的发展，工控机将在高通量筛选、连续制造等先进实验室场景中发挥更加关键的作用。
